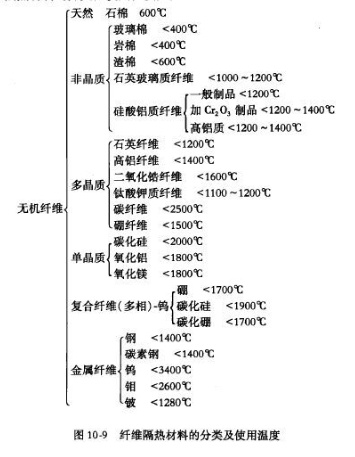

無機纖維材料分為人造和天然兩類。廣泛使用的主要為石棉、巖棉、玻璃纖維和耐火纖維等品種。各種纖維隔熱材料的分類及使用溫度。
1、硅酸鋁質(zhì)耐火纖維
硅酸鋁質(zhì)耐火纖維是以耐火粘土熟料為主要原料制成的玻璃纖維與制品。硅酸鋁纖維是一種新型優(yōu)質(zhì)絕熱材料，纖維質(zhì)地柔軟并富有彈性。它具有如下特點：
（1）密度小。一般在0.08-0.16g/cm3范圍內(nèi)。
（2）熱導(dǎo)率低。一般為0.033-0.058W/（m.K）。影響其熱導(dǎo)率大小的，除了密度和溫度外，還有氣氛。在空氣中，熱導(dǎo)率λ與溫度tp之間不再是直線關(guān)系，可用下式表示：λt=1.163Aexp（B.t）
式中 λt-溫度為t時的熱導(dǎo)率；
A,B-常數(shù)，對于硅酸鋁纖維：
A=0.1-0.4p+0.7p2
B=1.9×10-3-2×10-3p
（3）使用溫度高。最高使用溫度可達(dá)1260℃，長期使用溫度為950-1050℃。
（4）化學(xué)穩(wěn)定性好。硅酸鋁纖維含堿量極低，抗蒸汽、抗水、抗油能力強，除了氫氟酸、磷酸和強堿外，其他的酸堿對它的侵蝕作用很小。
（5）熱穩(wěn)定性好。硅酸鋁纖維在溫度劇變的情況下，也不發(fā)生剝落解體現(xiàn)象，爐子安裝完畢即可投產(chǎn)。
（6）施工方便?？捎谜辰Y(jié)劑直接粘貼，結(jié)合力強，不易脫落（粘貼劑必須滿足使用溫度要求）。
硅酸鋁質(zhì)耐火纖維是目前發(fā)展最快，高溫工業(yè)爐窯上應(yīng)用最多的耐火纖維。主要品種有普通硅酸鋁質(zhì)纖維，高純硅酸鋁質(zhì)纖維，含鉻硅酸鋁質(zhì)纖維和高鋁質(zhì)纖維等。
2、硅酸鋁質(zhì)纖維制品
（1）纖維棉。纖維棉是加工制成帶、板、毯、氈、纖維塊和纖維噴涂料、搗打料及纖維澆注料的原料。也可直接作高溫爐窯絕熱纖維充填料。

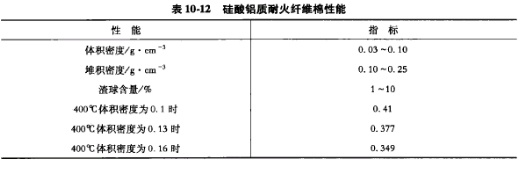

纖維棉的纖長短不一，為松散狀。體積密度小，熱導(dǎo)率很低而且充填性能好。其主要性能如表：

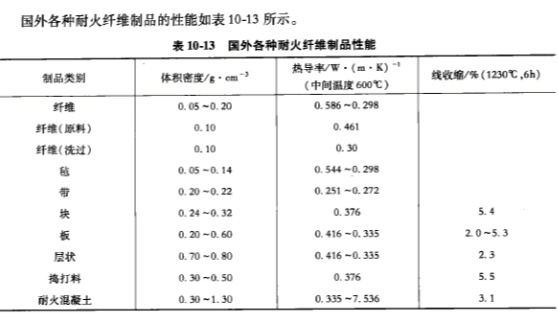

（1）纖維氈。纖維氈為纖維交錯粘壓而成具有一定強度的纖維制品。纖維氈可制成高溫板材，施工時不必留膨脹縫，施工使用都方便。氈的寬度為600-900mm，也可增大到1200mm，可以板狀或圓筒狀使用，也可根據(jù)施工要求確定尺寸。
（2）濕纖維氈。纖維氈用膠狀鋁質(zhì)或硅質(zhì)無機結(jié)合劑浸泡，裝入塑料袋，使其呈濕潤狀態(tài)貯存。按施工需要剪裁、切割成各種形狀應(yīng)用。
（3）纖維帶。采用加5%-10%有機結(jié)合劑或加入無機結(jié)合劑，將纖維制成條帶狀制品。加入有機結(jié)合劑時制品能保持其強度和繞曲性，而加無機結(jié)合劑時，制品繞曲性能差。
3、硅酸鋁質(zhì)耐火纖維的性能
A化學(xué)組成

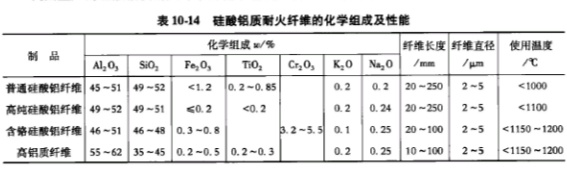

我國生產(chǎn)硅酸鋁質(zhì)耐火纖維的化學(xué)組成。
B耐火度及使用溫度
硅酸鋁質(zhì)耐火纖維的耐火度多數(shù)可達(dá)1700℃以上。
硅酸鋁質(zhì)耐火纖維的主要化學(xué)組成為Al2O3和SiO2，礦物組成玻璃質(zhì)。這個玻璃質(zhì)為高鋁玻璃和高硅玻璃兩分相相對獨立存在和互相穿插的結(jié)構(gòu)。因此，在空氣中長期加熱的條件下，于900℃開始有莫來石晶體的析出。耐火纖維的析晶現(xiàn)象，隨溫度的升高而增加，與此同時，莫來石晶體長大。因此使得纖維彈性和強度下降，體積產(chǎn)生收縮，致使纖維粉化剝落。
硅酸鋁質(zhì)耐火纖維這種從非晶態(tài)的相變過程，造成其性能發(fā)生突變性降低。所以，長期安全使用的最高溫度為900℃。短期使用時，普通硅酸鋁質(zhì)纖維不超過1000℃，高純硅酸鋁質(zhì)纖維不超過1100℃，高鋁質(zhì)和含鉻質(zhì)纖維不超過1150-1200℃。實際上硅酸鋁纖維材料的使用溫度不僅僅與材料的化學(xué)成分有關(guān)，而且與使用氣氛、燃料和環(huán)境條件密切相關(guān)。
C硅酸鋁質(zhì)纖維的導(dǎo)熱性
纖維制品為固態(tài)纖維與空氣組成的混合結(jié)構(gòu)，空隙率達(dá)90%以上。大量低導(dǎo)熱能力的空氣充滿空隙，破壞了固相分子的連續(xù)網(wǎng)絡(luò)結(jié)構(gòu)。因此，耐火纖維制品的導(dǎo)熱能力低，保溫性能好。耐火纖維制品中的導(dǎo)熱過程包括固體纖維的導(dǎo)熱和空隙中氣體的導(dǎo)熱，以及空隙內(nèi)氣體的對流換熱和孔壁間的輻射傳熱。實際上耐火纖維的熱導(dǎo)率是綜合傳熱效果的總和。影響耐火纖維制品的熱導(dǎo)率的因素還有體積密度、纖維方向、溫度、爐內(nèi)氣氛等。
由于耐火纖維制品中三種傳熱方式同時存在，空隙率比較高，因此，一般熱導(dǎo)率受輻射熱影響較大，并隨溫度升高而增大。

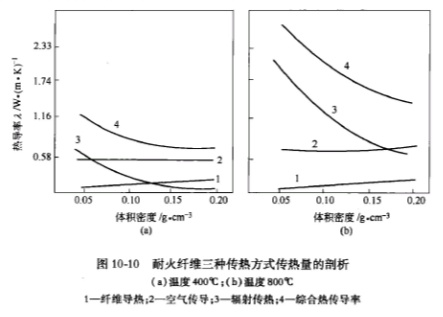

耐火纖維的熱導(dǎo)率與體積密度的關(guān)系：
一般熱導(dǎo)率隨體積密度增大而降低，但降低的幅度逐漸減小，以致當(dāng)體積密度超過一定范圍后，熱導(dǎo)率不再降低，反而有增大的趨勢。實際上這種變化規(guī)律受到制品的空隙率、氣孔大小及氣孔性質(zhì)的影響。當(dāng)體積密度小時（0.01-0.08g/cm3），制品內(nèi)的氣體對流換熱及輻射傳熱量增加，使得熱導(dǎo)率隨體積密度的減小而呈指數(shù)關(guān)系增大。當(dāng)體積密度大于0.096g/cm3時，耐火纖維制品內(nèi)閉口氣孔比例增加，熱傳遞過程以導(dǎo)熱為主，熱導(dǎo)率隨體積密度的增加而降低。當(dāng)體積密度達(dá)0.24-0.32g/cm3時，固體纖維之間直接接觸點增加，所以隨著體積密度的增加，熱導(dǎo)率的增大的趨勢。因此，耐火纖維的選用，有一個最佳體積密度范圍，一般為0.1-0.16g/cm3。此時，耐火纖維的熱導(dǎo)率最小。
爐內(nèi)氣氛對耐火纖維熱導(dǎo)率有較大的影響。如在N2含量為50%，H2含量為50%的氣氛中耐火纖維的導(dǎo)熱率幾乎要比空氣中大1倍；在含H2為100%的氣氛中，比在空氣中大2倍左右。因此，在相同條件下，含氫爐氣的爐襯要比空氣中的厚一倍左右，才能達(dá)到同等的絕熱效果。
耐火纖維制品用作層鋪式爐襯時，纖維方向與熱流同向，熱導(dǎo)率主要取決于制品的導(dǎo)熱能力；采用疊砌式爐襯時，纖維方向與熱流方向垂直，輻射熱量增加，在相同條件下較層鋪式爐襯熱導(dǎo)率大20%-30%。
山東鋯鉿耐火材料科技有限公司是中國鎢鉬制品行業(yè)耐火材料專業(yè)供應(yīng)商，同時是國內(nèi)唯一一家通過核工業(yè)部指定認(rèn)可的耐火材料供應(yīng)商。目前在印度、伊朗均設(shè)有分公司（Gaoha international refractory technology co., LTD）鋯鉿國際耐火材料科技有限公司。公司面向市場需求和顧客的期望，致力于自行及合作開發(fā)各類高技術(shù)特種耐火材料制品以及不定形耐火材料，并努力拓展其應(yīng)用領(lǐng)域。公司依托堅強的技術(shù)后盾，研究開發(fā)了多種結(jié)構(gòu)異形的耐火材料制品。
主要產(chǎn)品有氧化鋯制品、氧化鋯空心球制品、氧化鋁空心球制品、高純氧化鋁制品、剛玉制品、剛玉莫來石制品、剛玉十孔爐管、馬蹄形剛玉管、工業(yè)氧化鋯、氧化鋯陶瓷造粒粉、電熔氧化物砂粉等多個系列百余種定形產(chǎn)品和不定形制品，產(chǎn)品暢銷全國各省市自治區(qū)及海外并普遍得到肯定。咨詢電話：0533-2182811，熱忱歡迎國內(nèi)外朋友前來合作洽談，共同發(fā)展！
